Trong thực tế sử dụng ắc quy thường yêu cầu điện áp cao và dòng điện lớn, cần mắc nối tiếp nhiều ắc quy đơn lẻ hoặc song song (hoặc cả hai), chúng ta gọi là bộ ắc quy. Bộ pin 18650 lithium cần một tiêu chuẩn nhất định.
1. Ý nghĩa của Bộ pin 18650 trong loạt và song song
Pin 18650 trong loạt: Khi nhiều pin lithium 18650 được kết nối nối tiếp, điện áp của bộ pin là tổng của tất cả điện áp của pin, nhưng dung lượng vẫn không thay đổi.

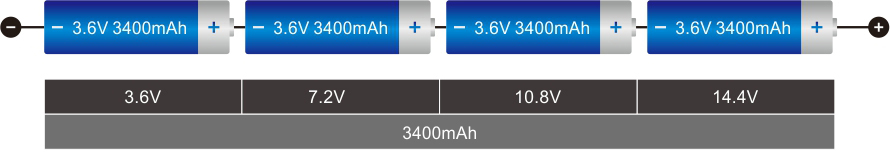

Sơ đồ kết nối 18650-4S
Pin 18650 song song: Nếu bạn kết nối song song nhiều pin 18650 lithium, bạn có thể nhận được nhiều năng lượng hơn. Kết nối song song của pin lithium giữ cho điện áp không đổi, trong khi dung lượng tăng lên. Tổng dung lượng là tổng dung lượng của tất cả các pin lithium đơn.

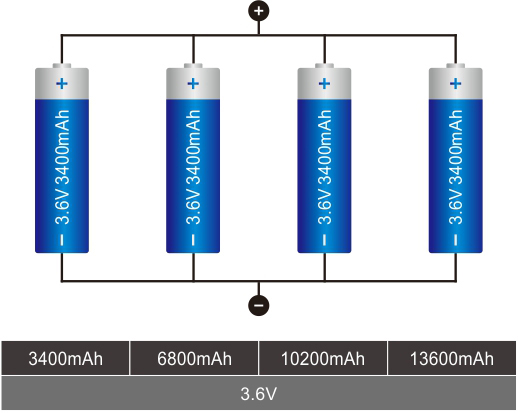

Sơ đồ kết nối 18650-4P
Kết nối nối tiếp và song song của pin 18650: Phương pháp nối tiếp và kết nối song song là kết nối nhiều pin lithium nối tiếp và sau đó kết nối song song các gói pin. Nó không chỉ cải thiện điện áp đầu ra, mà còn cả công suất.

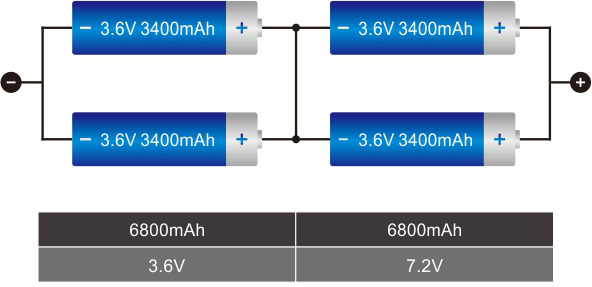

Sơ đồ kết nối 18650-2S2P
2. Thận trọng đối với Kết nối Sê-ri và Song song của Pin Lithium 18650
- Kết nối chuỗi và song song của Pin lithium cần phù hợp với tế bào pin.
Tiêu chuẩn phù hợp với pin Lithium: điện áp≤10mV Sức cản Công suất ≤5mΩ≤20 mA - Pin có cùng điện áp
- Các loại pin khác nhau có hiệu điện thế khác nhau. Sau khi mắc song song, ắc quy cao áp sạc vào ắc quy thấp áp làm hao tốn điện năng và có thể dẫn đến tai nạn.
- Pin cùng dung lượng
- Nối loạt pin có dung lượng khác nhau. Ví dụ, cùng một loại pin có thể khác mức độ lão hóa. Pin có dung lượng nhỏ sẽ phóng điện hoàn toàn trước, sau đó điện trở bên trong sẽ tăng lên. Bạn cũng cần sử dụng cùng một loại pin nếu mắc nối tiếp. Ngược lại, sau khi mắc nối tiếp các pin có dung lượng khác nhau (ví dụ, cùng một pin có thể khác nhau về mức độ lão hóa), pin có dung lượng nhỏ sẽ xả hết trước, sau đó điện trở bên trong sẽ tăng lên.
- Lúc này, pin có dung lượng lớn sẽ phóng điện qua nội trở của pin có dung lượng nhỏ, rồi nạp ngược lại. Với cách này, điện áp trên tải sẽ giảm đi rất nhiều, ắc quy không hoạt động được, ắc quy có dung lượng lớn chỉ tương đương với ắc quy có dung lượng nhỏ. Sử dụng lâu dài có thể gây tai nạn.
3. Tính năng của Bộ pin Lithium 18650
- Bộ pin yêu cầu mức độ nhất quán cao (dung lượng, trở kháng bên trong, điện áp, đường cong phóng điện, vòng đời).
- Tuổi thọ chu kỳ của bộ pin thấp hơn so với một bộ pin.
- Các loại pin khác nhau có hiệu điện thế khác nhau. Sau khi mắc song song, ắc quy cao áp sạc vào ắc quy thấp áp làm hao tốn điện năng và có thể dẫn đến tai nạn.
- Nó cần được sử dụng trong các điều kiện hạn chế (bao gồm sạc, dòng xả, chế độ sạc, nhiệt độ, v.v.)
- Sau khi bộ pin lithium được hình thành, điện áp và dung lượng của pin sẽ tăng lên rất nhiều, vì vậy nó phải được bảo vệ. Nó cũng cần cân bằng sạc, nhiệt độ, điện áp và giám sát quá dòng.
- Bộ pin cần đáp ứng các yêu cầu thiết kế về điện áp và dung lượng.
